RL-605型電石爐尾氣分析成套系統(以下簡稱裝置)，是為電石爐運行生產，專門設計制造安全監控連鎖裝置，整套裝置包括取樣探頭組件、預處理單元、分析單元、控制單元、儀器標定單元五部份。此裝置在吸收國外同類產品優點的基礎上，針對生產過程中粉塵含量高、溫度髙等工況特點進行設計。

系統參數：

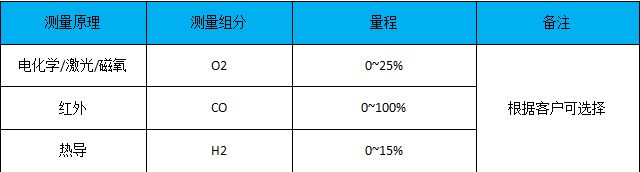

測量原理/范圍：

精    度：≤±1%F.S

重 復 性：≤±1%F.S

穩 定 性：≤±1%F.S

零點漂移：≤±1%F.S/7d

量程漂移：≤±1%F.S/7d

響應時間：T90≤10S

預熱時間：≤10min

系統整體參數：

樣氣壓力：0.05MPa≤入口壓力≤0.25MPa

工作環境：運行溫度：－25℃～+55℃

運行濕度：≤90%RH

機柜尺寸：1800mmH*800mmW*600mmD（前門可視）

工作電源：～220V±10%，50Hz

重    量：約 130Kg

使用壽命：整機6年（正常使用條件下）

氣路接口：Φ6 不銹鋼管接口

系統特點

1.裝置結構布局按照系統成套要求，釆用分析柜式結構，完成“交鑰匙式工程設計”，不僅簡化了現場安裝調試，而且有力地増強了系統的可靠性。裝置的研制，緊密結合國內實際，并綜合國內外先進技術，在先進性、適用性、可靠性、安全性等方面達到了國內外同類裝置先進水平。

2.釆用借鑒航空技術特制的不銹鋼纖維燒結微孔式取樣過濾器,取代傳統的陶瓷、碳化硅過濾器,具有強度高、過濾層薄(2mm )，透氣性好，再生能力強,過濾效率高的特點，現場維護周期長。

3.釆用可編程控制器(PLC),做為系統控制中樞，完成裝置取樣管道和探頭自動吹掃、自動定時釆樣、部分故障自診斷等功能，提高了裝置自動化水平，具有現場抗干擾能力強，可靠性高，維護量小，編程靈活，操作簡便，并可完成常規系統難以完成的功能。

4.采用進口高性能的膜式抽氣泵，泵體和氣體接觸部分均采用防腐材料制成，具有防腐能力強，抽氣量大，可靠性高，使用壽命長，維護量小等特點。

5.本裝置預處理采用特殊設計，采用分級過濾除塵，粗過濾與細過濾相結合的凈化方式，經現場長期運行表明，有效地解決了高粉塵，高濕度工況下，維護量大，在線連續運行率低的難題，延長了系統運行的時間。

6.采用干法流程、脈沖清掃、電拌熱、程序控制等技術，具備自動進樣，連續運轉、控制聯鎖功能。

應用領域：

電石爐尾氣分析系統適用于爐氣溫度高且不穩定、爐氣量波動而不平穩、尾氣中一氧化碳濃度高、尾氣粉塵含量大且粒徑小等工況條件。

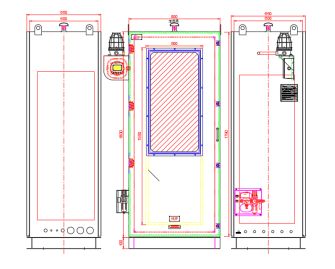

尺寸圖：
